ĐÈN CÔNG NGHIỆP CHO SÂN BÓNG ĐÁ MINI
Đèn chiếu sáng sân bóng đá truyền thống thường được sử dụng loại đèn halogen kim loại hoặc những loại đèn cao áp có công suất 200W - 400W. Thường khi sử dụng đèn truyền thống như vậy sẽ có nhiều hạn chế như ánh sáng chói, dễ tiêu thị điện năng cao, tuổi thọ ngắn nên sẽ bị bất tiện khi người dùng cho bảo dưỡng thay thế.
Chính vì vậy, những loại đèn cao áp truyền thống khó có thể đáp ứng yêu cầu chiếu sáng của sân vận động thể theo hiện đại cũng như sân bóng đá mini. Thay vào đó, loại đèn LED sân bóng đá được sử dụng nhiều hơn bởi tính tiết kiệm điện, ánh sáng tốt hơn và tuổi thọ cao hơn.

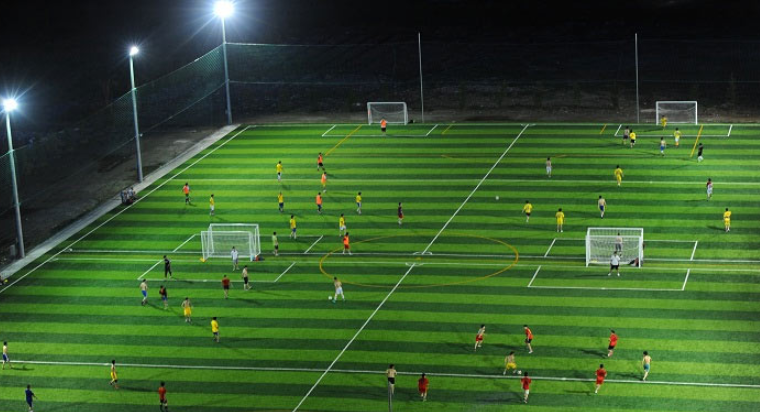

Các loại sân bóng mini phổ biến hiện nay
Sân bóng đá mini hiện nay có 3 loại, được phân chia tùy thuộc vào kích cỡ sân và số lượng người chơi.
Sân 3 người:
Phục vụ số lượng người thi đấu là 3 người / đội.
Kích thước sân: 16m x 24m.
Sân 5 người:
Phục vụ số lượng người thi đấu là 5 người / đội.
Kích thước sân đa dạng:
|
Chiều rộng |
Chiều dài |
Diện tích sân |
|
18 m |
36 m |
648 m² |
|
20 m |
40 m |
800 m² (Thông dụng) |
|
25 m |
40 m |
1000 m² |
Sân 7 người:
Phục vụ số lượng người thi đấu là 5 người / đội.
Kích thước sân đa dạng:
|
Chiều rộng |
Chiều dài |
Diện tích sân |
|
27 m |
47 m |
1269 m² |
|
30 m |
50 m |
1500 m² (Thông dụng) |
|
32 m |
52 m |
1664 m² |
Ngoài ra, hiện nay còn rất phổ biến loại sân bóng mini cho 9 người.
Tiêu chuẩn chiếu sáng cho sân bóng đá mini
Các quy định về tiêu chuẩn chiếu sáng sân bóng
Tiêu chuẩn: British Standard BS EN 12193-2007 có quy định 3 cấp chiếu sáng áp dụng đối với sân bóng đá.
Cấp 1: Dùng cho thi đấu đỉnh cao với độ rọi mặt sân phải đạt 500 Lux, UoMin/ave >0.6
Cấp 2: Dùng cho thi đấu phong trào với độ rọi mặt sân phải đạt 200 Lux, UoMin/ave >0.5
Cấp 2: Dùng cho thi đấu cấp thấp và đào tạo với độ rọi mặt sân phải đạt 75 Lux, UoMin/ave >0.4
Độ rọi tiêu chuẩn Việt Nam theo quy định của TCXDVN-333-2005:
|
STT |
Mục đích sử dụng |
Độ rọi ngang trên sân |
|
Giá trị trung bình En (Lx) |
Hệ số đều ngang Un |
|
1 |
Luyện tập - Giải trí |
100 |
0.4 |
|
2 |
Thi đấu thông thường |
300 |
0.5 |
|
3 |
Thi đấu chính thức |
500 |
0.6 |
|
4 |
Thi đấu có quay Tivi |
Theo tiêu chuẩn quy định trong điểm 4.4.6 |

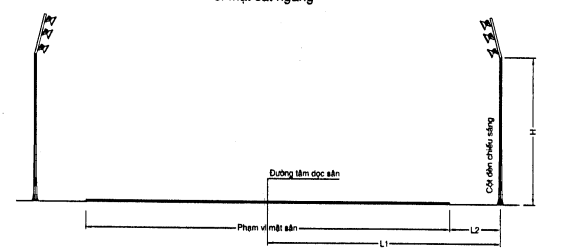

Chiều cao lắp đèn được quy định như sau:
|
STT |
Cách lắp đặt đèn |
Số cột đèn |
Độ cao của lắp đèn H (m) |
|
Công thức tính toán |
Ghi chú |
|
1 |
Lắp đèn 2 bên sân bóng |
8 |
0.35 L1 ≤ H ≤ 0.6 L1 |
H, L1, L2 xác định theo ảnh bên dưới |
|
1 L2 ≤ H ≤ 4 L2 |
|
2 |
Lắp đèn ở 4 góc sân |
4 |
0.35 L1 ≤ H ≤ 0.6 L1 |
H, L1, L2 xác định theo ảnh bên dưới |
|
H ≤ 3 L2 |
Cấu tạo hệ thống sân bóng đá nhân tạo mini
Hệ thống chiếu sáng sân bóng nhân tạo gồm 3 thành phần chính:
Hệ thống đèn LED chiếu sáng: Lựa chọn đèn LED có công suất phù hợp tùy vào diện tích sân. Đèn LED chi phí đầu tư cao, chất lượng ánh sáng tuyệt đối hơn. Sử dụng đèn LED giúp tiết kiệm điện năng hơn bóng cao áp truyền thống.
Cột đèn: Cột bê tông ly tâm và cột kẽm; cột tròn và cột tam giác. Với công dụng vừa đỡ đèn, vừa để mắc lưới chăn bóng. Độ cao của cột lắp đèn từ 10 - 12m, tùy thuộc vào diện tích sân. Việc lựa chọn cột đèn tùy thuộc vào kích thước sân bóng và quy mô tổ hợp sân mà các cột được thiết kế khác nhau.
Hệ thống cấp điện: bao gồm trạm biến áp, các tủ điện điều khiển, dây cáp điện, mương cáp điện. Cần thiết kế đường đi dây một cách bài bản khoa học nhằm tiết kiệm chi phí.
Phương pháp kiểm tra độ rọi ánh sáng trên sân bóng

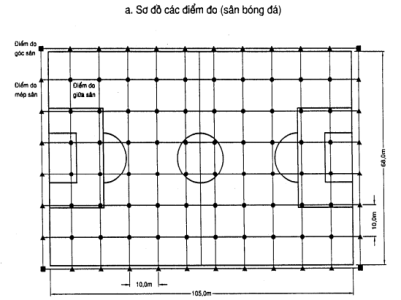

Sơ đồ điểm đo

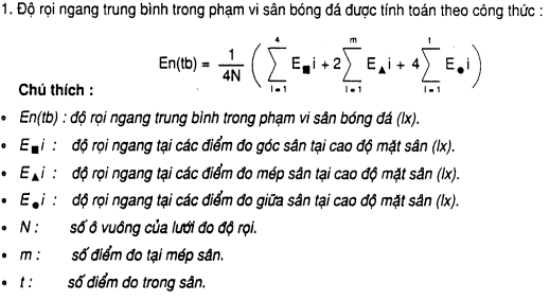

Cách tính độ rọi trung bình

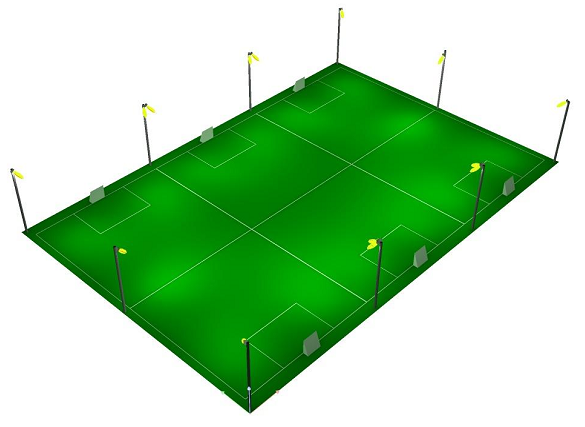

Phương án thiết kế đèn chiếu sáng sân bóng đá mini

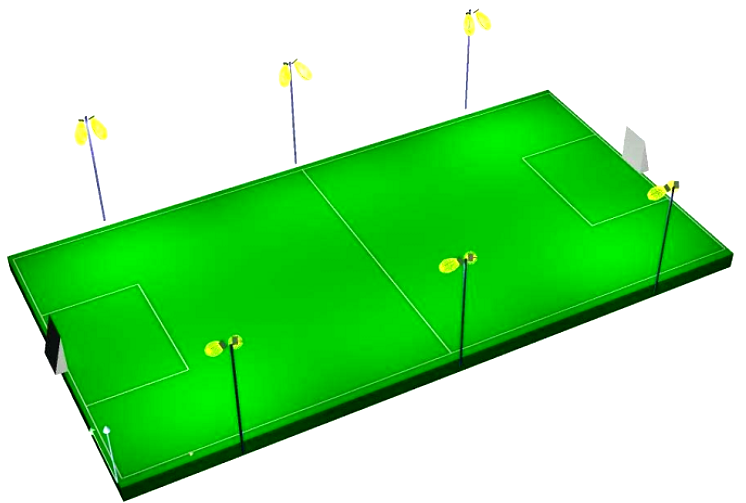

Bố trí đèn chiếu sáng cho sân bóng đá mini 5 người 40 x 20

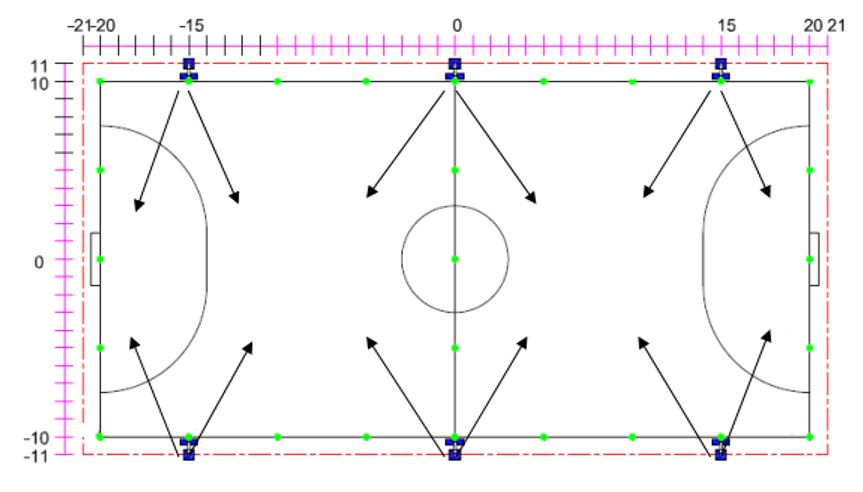

Bố trí đèn sân bóng 40 x 20: Bố trí 12 đèn trên 6 cột hai bên sân
Sân bóng đá mini 5 người thường được thiết kế theo kích thước chiều dài 40m và chiều rộng 20m. Để bố trí đèn chiếu sáng sân bóng đá mini 5 người có 6 trụ đèn 8m sao cho đáp ứng tốt nhu cầu chiếu sáng toàn sân thì bạn nên lắp đặt 2 đèn pha LED 200W cho mỗi trụ đèn. Bố trí 2 đều mỗi bên sân lắp 3 cột đèn đảm bảo độ rọi cho sân bóng đạt từ 120LPX đến 150LPX.

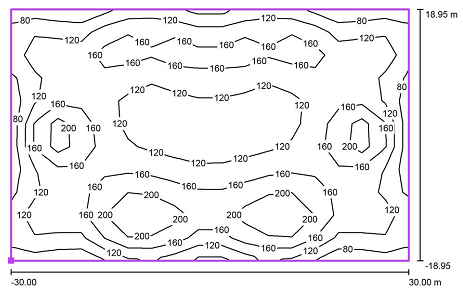

Chi tiết cách bố trí đèn LED chiếu sáng sân bóng mini 5 người theo sơ đồ dưới đây:
 |
 |
 |
 |
|

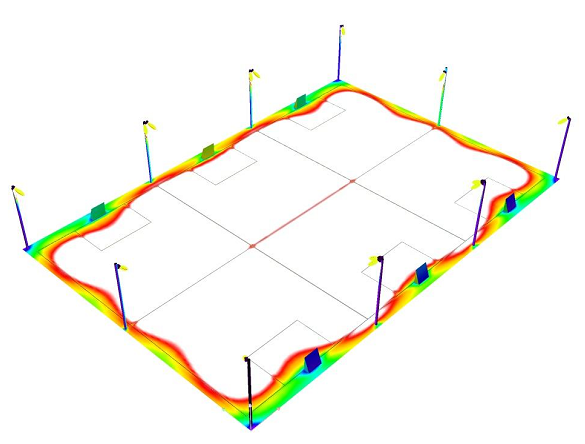

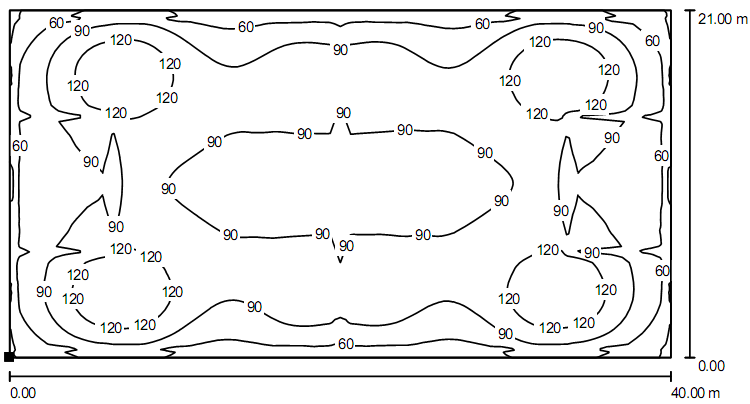

Độ rọi trung bình
(Eav)
|
Độ rọi lớn nhất -
Emax
|
Độ rọi nhỏ nhất -
Emin
|
Độ đồng đều -
Uo
|
|
100 lux |
120 lux |
60 lux |
0.5 |
Thiết kế bố trí đèn chiếu sáng sân bóng đá mini 7 người 40 x 60
Bố trí đèn sân bóng đá 40 x 60: Bố trí 12 đèn trên 6 cột 2 bên sân.
Sân bóng đá mini 7 người được thiết kế theo kích thước chiều dài 60m và chiều rộng 40m. Với sân bóng mini 7 người, bạn nên chọn lắp đặt 2 đèn pha led 400W cho mỗi trụ với sân bóng 10 trụ 12m. Thiết kế cột đèn đều quanh sân gồm 4 cột mỗi bên chiều dài của sân và 1 cột cho mỗi bên chiều rộng.
Chi tiết cách bố trí đèn LED chiếu sáng sân bóng mini 7 người theo sơ đồ dưới đây:
 |
 |
 |
 |
|
Độ rọi trung bình
(Eav)
|
Độ rọi lớn nhất -
Emax
|
Độ rọi nhỏ nhất -
Emin
|
Độ đồng đều -
Uo
|
|
130 lux |
200 lux |
70 lux |
0.53 |
Hướng dẫn tính toán số lượng đèn chiếu sáng cho các loại sân bóng đá mini
Mặc dù tính toán được độ rọi chiếu sáng cho toàn sân bóng đá mini, nhưng nên bố trí bao nhiêu đèn LED cho sân bóng đá mini 5 người, 7 người? Số lượng đèn có phụ thuộc vào yếu tố nào không và nên chọn loại đèn nào phù hợp?
Chọn đèn cho sân bóng đá mini 5 người
Đèn LED cho sân bóng đá mini 5 người thường được chọn lựa dựa trên công suất đèn và thiết kế của sân. Cụ thể:
|
Công suất đèn pha |
Quang thông |
Độ sáng |
Số lượng đèn |
|
100W |
12000 Lumen |
100 Lux |
12 |
|
120W |
14000 Lumen |
120 Lux |
12 |
|
150W |
18000 Lumen |
150 Lux |
12 |
|
200W |
24000 Lumen |
130 Lux |
8 |
Chọn đèn cho sân bóng đá mini 7 người
Đèn LED cho sân bóng đá mini 5 người thường được chọn lựa dựa trên công suất đèn và thiết kế của sân. Cụ thể:
|
Công suất đèn pha |
Độ sáng |
Số lượng đèn |
|
150W |
120 Lux |
20 |
|
200W |
130 Lux |
16 |
|
240W |
140 Lux |
14 |
|
300W |
120 Lux |
12 |
|
400W |
|
10 |
Cách chọn đèn cho sân bóng đá mini phù hợp
Công suất đèn LED sân bóng
Với sân bóng đá 7 người công suất đèn pha LED được sử dụng phổ biến nhất là loại đèn có công suất 400W - 500W. Ngoài ra, người ta có chọn những loại đèn có công suất nhỏ hơn cũng được nhưng sẽ cần số lượng đèn nhiều để đảm bảo độ sáng.
Màu sắc ánh sáng đèn
Đèn pha LED cho sân bóng đá 7 người phải là loại đèn có màu sắc ánh sáng gần với tự nhiên nhưng không được quá chói. Nên chọn loại đèn có nhiệt độ màu trong khoảng từ 4000K đến 5000K là được; tránh chọn đèn có nhiệt độ màu quá cao sẽ gây chói mắt cho các cầu thủ và người xem.
Độ hoàn màu đèn sân bóng đá mini
Bên cạnh công suất, độ hoàn màu cũng là yếu tố quan trọng; khi chọn đèn pha led dành cho sân bóng đá 7 người. Độ hoàn màu phù hợp phải lớn hơn 80 CRI, phổ biến nhất ở các loại đèn pha LED hiện nay là 85 CRI.
Chỉ số bảo vệ đèn LED sân bóng
Chỉ số bảo vệ IP cho biết thiết bị có khả năng chống chịu lại với bụi bẩn và nước mưa.Vì được lắp đặt ở các sân bóng ngoài trời nên khi chọn lựa đèn mọi người nên ưu tiên loại đèn có chỉ số IP càng cao càng tốt; ít nhất phải là IP65.
Các loại đèn chiếu sáng sân bóng đá mini phù hợp và chất lượng

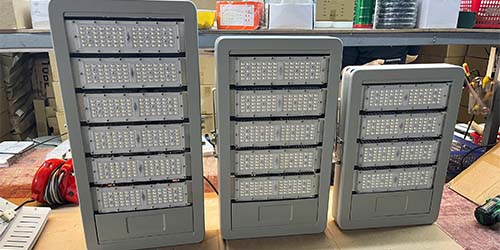

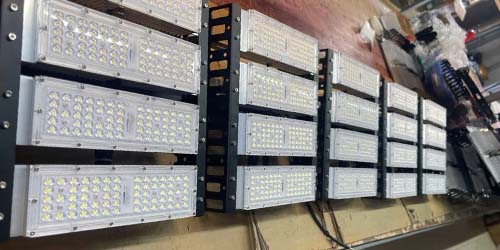

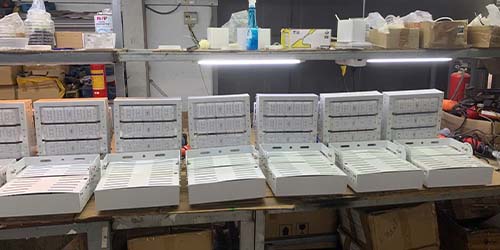

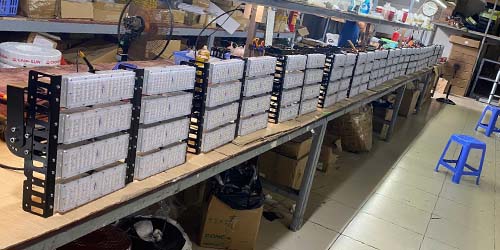

Đèn pha Module
Mời khách hàng tham khảo: Đèn pha sân bóng - đèn pha module hộp khung kín .
Công suất: 50W - 100W - 150W - 200W - 250W - 300W - 400W - 500W - 600W - 800W - 1000W
Chip LED: Philips - Epistar - Bridgelux
Nguồn Driver: Philips - Done - Optotronics - Inventronics - ...
Đèn pha loại 200W - 300W hay được sử dụng nhiều

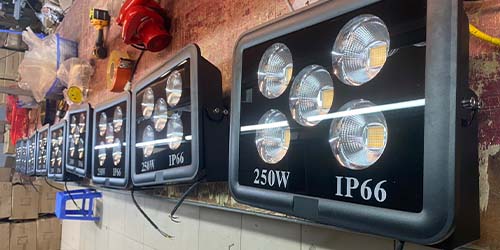

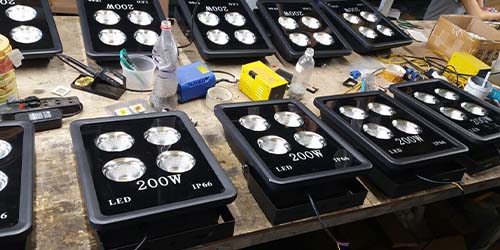

Đèn pha chén
Mời khách hàng tham khảo: đèn pha chén.
Công suất: 100W - 150W - 200W - 250W - 300W - 400W - 500W - 600W
Chip LED: Philips - Epistar - Bridgelux
Nguồn Driver: Philips - Done - Optotronics - Inventronics - ...

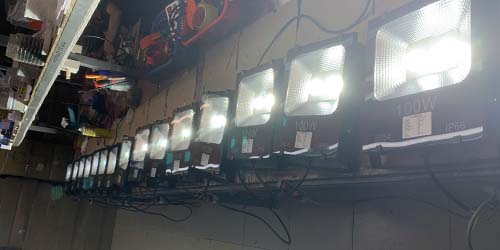

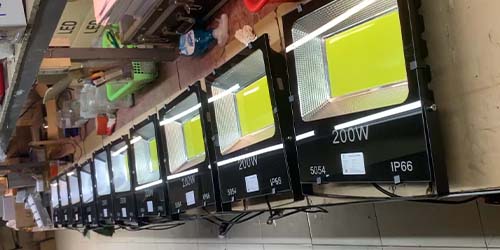

Đèn pha thường
Mời khách hàng tham khảo: đèn pha thường.
Công suất: 50W - 100W - 150W - 200W - 250W - 300W
Chip LED: Philips - Epistar
Nguồn Driver: Philips - Done
Tại sao nên chọn mua đèn từ Công ty CP Chiếu sáng Trần Phú
Đặc tính của sản phẩm chiếu sáng cho sân bóng là phải hoạt động ngoài trời nên cần đảm bảo tiêu chuẩn chất lượng tốt nhất. Vậy nhà đầu tư có thể tìm mua đèn LED sân bóng đá mini tại nhiều cửa hàng nhưng không biết nên chọn cửa hàng nào bán đèn sân bóng mini chất lượng.
Công ty CP Chiếu sáng Trần Phú là một trong những nhà cung cấp linh kiện đèn chiếu sáng ưu tú tại Việt Nam. Hệ thống sản phẩm của chúng tôi đa dạng về chủng loại, phong phú về hình thức.
Chúng tôi luôn tự hào về quy trình sản xuất chuyên nghiệp. Tất cả các khâu, các bước đều được kiểm duyệt chặt chẽ. Mục tiêu là cho ra đời những sản phẩm tốt và chỉ ra những sản phẩm đạt chất lượng mới được đến với thị trường.
Tất cả sản phẩm đều có mức giá hữu nghị. Sự trung thực và khách quan trong báo giá là nền tảng uy tín thương hiệu trên thị trường. Bởi vậy, giá đèn đường LED chính hãng từ Công ty Trần Phú hết sức cạnh tranh. Không những thế, chúng tôi còn đưa ra mức chiết khấu cực kỳ hấp dẫn với những đơn hàng số lượng lớn. Khách hàng thân thiết luôn được hưởng những chương trình ưu đãi về giá. Đó là những nền tảng giúp quý khách tiết kiệm tối đa chi phí đầu tư.
Cơ sở chúng tôi nhận vận chuyển thiết bị đến khắp các tỉnh thành, địa phương trên toàn quốc. Dù số lượng lớn hay nhỏ thì mọi thiết bị đều được đóng gói khoa học, có biện pháp chống va đập. Sản phẩm bàn giao đến tay người mua đảm bảo chuẩn model, đầy đủ về số lượng và không bị biến dạng về thiết kế hay hỏng hóc về lỗi kỹ thuật.
Nếu lỗi sản phẩm thuộc về nhà sản xuất, hình thức 1 đổi 1 được áp dụng. Chính sách này được triển khai trong vòng 7 ngày đầu tiên (Sau khi quý khách nghiệm thu sản phẩm).
Hoạt động bảo hành sản phẩm có hiệu lực trong thời gian 02 - 05 năm. Mọi điều khoản được đề cập chi tiết trong hợp đồng và biên lai.
