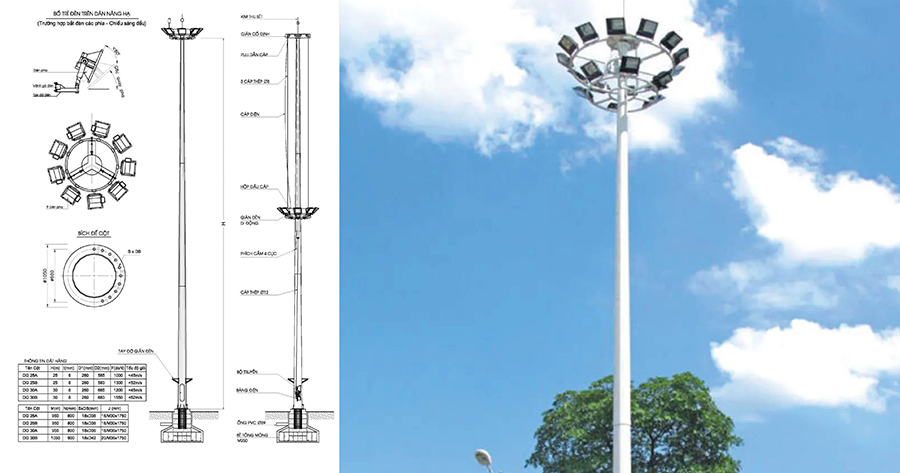

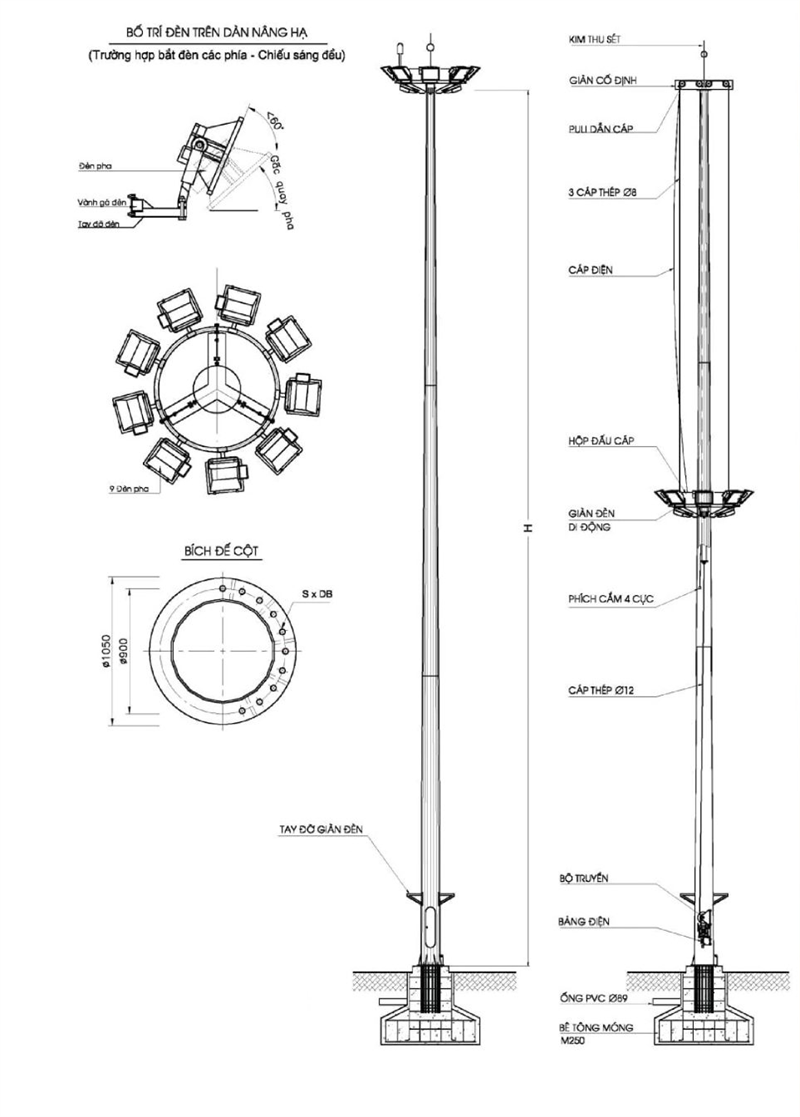

Cấu tạo chung của cột đèn nâng hạ

Thân cột

• Phần thân cột được cấu tạo từ nhiều đoạn ống thép đa giác ghép lồng nhau sao cho đạt chiều cao mong muốn của cột.
• Thân cột được thiết kế đảm bảo khả năng chịu áp lực gió > 45m/s.
• Chất liệu cấu tạo thân cột bằng thép SS400 đạt tiêu chuẩn JIS 3101. Các mối hàn trên thân cột phải hàn tự động theo tiêu chuẩn AWS D1.1.
• Sau khi đúc tạo hình, cột đèn sẽ được mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A123.

Giàn cố định

• Giàn trên đỉnh cột được thiết kế kiểu chạc 3 nhánh, chứa 6 bộ puly để dẫn dây cáp điện và cáp thép. Khi lắp đặt đèn sẽ cần đấu nối với hệ thống dây điện này.
• Giàn cố định có thể thiết kế thêm 3 puly để dẫn cáp cho những cột có lắp camera giao thông.
• Phần giàn được sản xuất bằng chất liệu khung thép mạ kẽm nhúng nóng. Bạc quay puly cấu tạo bằng hợp kim tự bôi trơn; trục bằng thép không gỉ. Kết cấu giàn đèn kín, đảm bảo không cho côn trùng xâm nhập.
• Thiết kế hệ thống khóa cơ thông minh, tự động khóa giàn đèn sau khi lắp đặt, đảm bảo an toàn khi sử dụng.

Giàn di động

• Giàn di động thiết kế kiểu dáng chữ C, cho phép lắp đèn LED theo nhiều kiểu.
• Bộ phận lẫy được thiết kế tự động đóng/ mở giúp quá trình kéo giàn đèn lên diễn ra an toàn.

Hệ thống nâng hạ giàn đèn

• Bộ tời bánh vít thiết kế trục vít tự hãm, hoạt động trơn tru. Khả năng tải trọng lên tới 1150kg, vận tốc nâng hạ 6m/ phút.
• Hệ thống này dùng động cơ điện 3 pha điện áp 220V, công suất 1,5kW.
• Thiết kế cửa cột rộng, có 3 điểm khóa, ổ điện giấu trên trong cột đảm bảo tính thẩm mỹ.

Ưu điểm của cột nâng hạ đèn

Khả năng chịu lực cao

• Thân cột và giàn đèn đều được làm từ chất liệu thép không gỉ nên có khả năng chịu lực tốt. Khả năng chịu áp lực gió cao, > 45m/s.
• Cấu trúc giàn đèn chắc chắn, đảm bảo tải trọng lên tới 400kg đèn. Có thể lắp được nhiều đèn trên một cột.

Dễ vận chuyển và lắp đặt

• Các đoạn của thân trụ đèn và giàn có thể tháo rời, giúp quá trình vận chuyển được gọn gàng, nhanh chóng hơn.
• Hệ thống nâng hạ tự động, giúp quá trình lắp giàn đèn không tốn công sức; tiết kiệm thời gian.

Sử dụng cho không gian lớn

• Cột đèn nâng hạ có thể lắp từ 10 – 20 bộ đèn LED công suất cao. Đèn có độ cao > 20m nên khả năng chiếu sáng tỏa rộng rất tốt.
• Hệ thống giàn đèn của cột nâng hạ có thể dùng cho không gian rộng như quảng trường, sân bóng, đảo giao thông.

An toàn khi lắp đặt

• Cách lắp này đảm bảo an toàn cho người lắp và cả những người xung quanh.
• Sau khi lắp đặt, hệ thống lẫy khóa tự động, cố định đèn chắc chắn đảm bảo an toàn trong quá trình sử dụng.

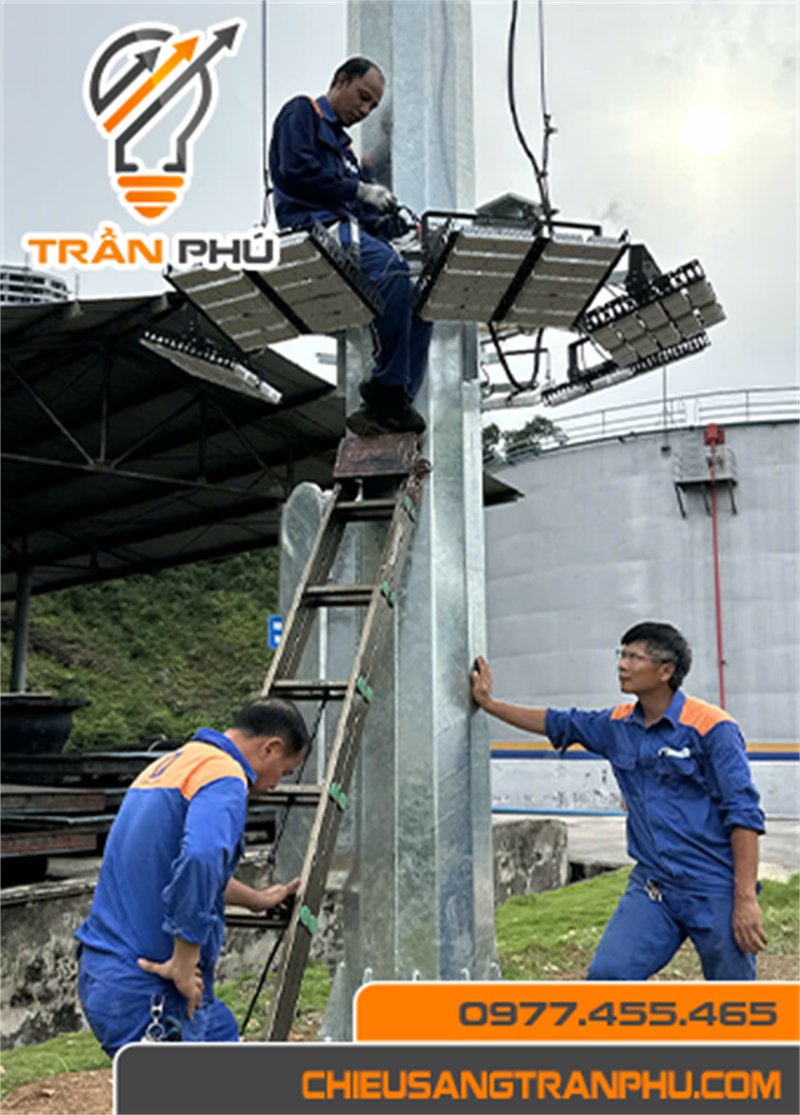

Quy trình lắp đặt cột nâng hạ giàn đèn

• Bước 1: Lồng các đoạn trụ thép vào nhau, sau đó lồng giàn đèn di động vào chân cột.
• Bước 2: Bắt dây cáp của hệ thống nâng hạ giàn vào cột, sau đó dịch chuyển đến khung móng đã đặt sẵn ở vị trí chôn cột.
• Bước 3: Dựng thẳng cột bằng cần cẩu, lắp hệ thống điện để hệ thống nâng hạ tiến hành kéo giàn đèn lên.
